中科热备护航军方某部视频监控项目构建高可用保护 系统项目
项目背景
视频监控是安全防范系统的重要组成部分,它是一种防范能力较强的综合系统。视频监控系统对持续性在线具有很高要求,并且要求大容量存储。
需求分析
项目中包括 Oracle 和 SQL 数据库,视频监控程序还有两个专用软件,两个专用程序一个使用 Oracle,另一个使用 SQL,双机环境要求对 Oracle 和 SQL 数据库,视频监控程序进行高可用配置。通过软件+硬件的结合方式实现数据及应用的高可用。保证视频监控系统的高可用和网络连接的 7×24 小时不间断。
系统架构
MIS 系统的硬件应用环境
NO | 应用 | 台数 | 环境 |
1 | 磁盘阵列 | 3 | 容量12T,总36T |
2 | 主机 | 2 | Windows 2003 |
1. 三台磁盘阵列并成一台总容量 36T 的,做 Raid 5,规划一个 3T,一个
7T,两个 10T 的盘
2. 两台主机用直连网线作为 切换云 的心跳线,传输彼此的心跳。
MIS 系统软件应用环境
NO | 应用 | 台数 | 环境 |
1 | SQL Server | Windows 2003 | 3T |
2 |
主机 |
Windows 2003 |
7T |
3 | 视频监控程序 | Windows 2003 |
10T + 10T |
1. SQLServer/Oracle/视频监控/专用程序的主程序部分分别装在主机操作系统的 C:盘上
2. SQLServer 的数据装在 3T 的盘上,分配盘符 F:
3. Oracle 的数据装在 7T 的盘上,分配盘符 G:
4. 视频监控程序的数据放在两个 10T 的盘上,分配盘符 H: 和 I:
解决方案
方案针对视频监控业务系统的硬件环境,项目采用中科热备公司的
切换云 高可用软件对双机系统进行管理,通过 切换云 软件提供心跳线(直连网线)监控环境中的资源,包括物理卷、虚拟地址、数据库,程序应用等资源监控和切换工作。
切换云 针对 SQLServer,Oracle,视频程序分别建立三个资源组。采用 Active-Active 方式,Oracle 在服务器 1 上, SQLServer 和视频系统在服务器 2 上,并对个资源建立依赖的物理卷资源和 IP 资源,可以实现对 SQLServer,
Oracle,视频的分别监控,可以最大效率的利用了系统资源。切换云 对海量容量磁盘具有较高可管理性,确保了本系统切换的流畅性。

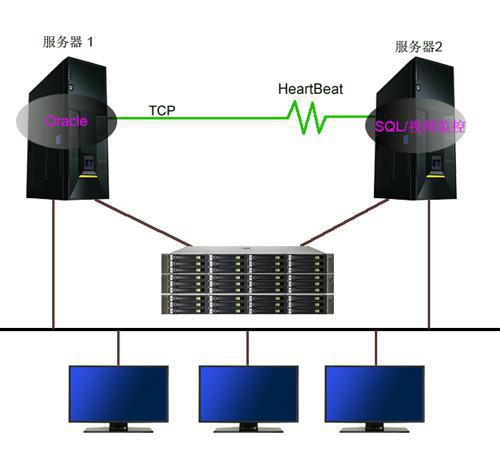

拓扑结构图:
产品优势
本项目为视频监控业务系统解决了重要数据的存储问题,避免因各种故障
(包括:系统损坏、主机硬件故障、数据破坏、文件丢失等)造成的数据丢失或不可用。通过 切换云 双机软件,实现了数据中心机房主机系统的 7×24 环境。降低用户维护工作,保证了核心系统稳定高效的运行。
