中科热备护航育英学校构建数据备份系统

项目背景

随着网络系统的普遍应用，网络数据的可靠性和安全性变的越来越重要。因此如何存储数据和建立有效的网络数据存储，成为学校所必需解决的问题。育英学校积极开拓电子化教学方式，校园网络日益完善，电子化在现有教育基础中占有越来越重要的位置。教育形式多样化，各种电子教室，电子化图书馆，校园网络接入，IP 校园网极大普及，可直接连通每一学生宿舍，每位教师。在此 IP 校园网络基础上，对内普及网络授课，各种学习资料通过网上传播，学生通过网络 进行学术讨论等，对外推行网上招生与教学，甚至 Internet 教学。庞大的系统必然会产生海量的数据，对于软件系统而言数据就是根本，任何操作、分析等等 都从数据库中提取。从某种意义上说，数据安全成为了现代教育信息系统安全的 重中之重。

随着网络系统的普遍应用，网络数据的可靠性和安全性变的越来越重要。因此如何存储数据和建立有效的网络数据存储，成为学校所必需解决的问题。育英学校积极开拓电子化教学方式，校园网络日益完善，电子化在现有教育基础中占有越来越重要的位置。教育形式多样化，各种电子教室，电子化图书馆，校园网络接入，IP 校园网极大普及，可直接连通每一学生宿舍，每位教师。在此 IP 校园网络基础上，对内普及网络授课，各种学习资料通过网上传播，学生通过网络进行学术讨论等，对外推行网上招生与教学，甚至 Internet 教学。庞大的系统49 必然会产生海量的数据，对于软件系统而言数据就是根本，任何操作、分析等等 都从数据库中提取。从某种意义上说，数据安全成为了现代教育信息系统安全的重中之重。

需求分析

育英学校现有硬件设备环境：

联想服务器 1 台，操作系统是 Windows2003 server;数据库是 SQL2000,VOD 系统。

清华同方服务器 1 台，操作系统是 Windows2003 server;数据库是 Sybase。

清华同方服务器 1 台, 操作系统是 Windows2003 server;数据库是 SQL2000，IC 卡系统。

清华同方服务器 1 台, 操作系统是 Windows2003 server;数据库是 SQL2005，总务网站，课管系统。

IBM 服务器 1 台，操作系统是 Windows2003 server;数据库是 Sybase。

IBM 服务器 1 台，操作系统是 Windows2003 server;数据库是 MySQL,www 应用。

解决方案

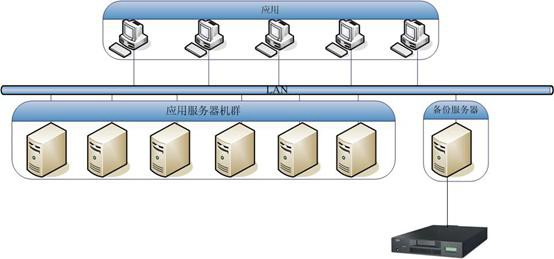

根据育英学校现有的需要备份的硬件环境和结合已有的磁盘阵列设备，并考 虑日后扩展性，实现对应用系统和文件的数据集中备份管理，以及数据库及应用 系统、文件的在线备份管理，保证备份数据的完整性和及时性。（如图）

图 1 说明：

要求用一台专用的服务器作为备份服务器 。

在备份服务器中安装热备一体机主模块，将其设置成备份系统的主服务器；采用 专门的数据库服务器作为备份服务器，从而进行备份的统一管理，新加的磁盘阵 列直接通过 SCSI 线或 SAN 连接到备份服务器。备份数据通过 LAN/SAN 经由 备份服务器，备份到磁盘阵列。

在应用服务器机群中的各个服务器中安装相应的客户端代理及数据库代理， 及文件备份代理模块和在线备份模块将其设置成备份系统的客户端；可以满足不需要关闭数据库和关闭文件就可以进行备份。

数据恢复可以采用逐一恢复和批量恢复，并可以实现指定恢复，即当某一台服务器无法继续使用的时候，可以将客户端安装到任意一台服务器上，即可完成 对损坏服务器的文件和数据库的恢复。

该备份结构属于传统的数据备份结构即：在不破坏现有网络结构的情况下增加一台备份服务器及数据存储器（客户已经有空余磁盘阵列，可以作为本方案应 用），这样通过已有的网络对数据进行备份存储！

这种备份结构引入了一个主用备份和恢复服务器用于控制磁盘资源。热备一体机备份软件可控制备份和恢复流程。备份服务器通过 LAN 或 WAN 接收来自其它 服务器的数据，然后将数据存储在公用的磁盘和磁带上。这种集中式管理方式提高了磁盘阵列的使用率，加快了部署、提高了磁盘阵列的可靠性。

备份存储系统使用一个集中控制台来配置和管理所有备份和恢复，减少了使用系统所需的培训。基于向导的配置工具有助于简化文件系统和设备配置等任务。 您可实施灵活、自动、基于日历的排程，可在客户端或服务器端制定备份级别， 设计多个独立的浏览和保留策略，以便更灵活地管理您的数据。

育英学校项目中 HBU 备份管理软件的设计：

在本方案中，我们主要通过该产品的以下模块来进行数据保护（每台服务器 所需要的模块）

HBU Enterprise Edition 备份服务器主模块（主模，管理备份服务器平台）

HBU Enterprise Edition for Windows Disaster Recovery Option 灾难恢复 模块（当其中一台出现灾难性损坏，如出现系统损坏，可以将操作系统进行恢复。 如硬盘损坏，可以通过该选件对已经备份的文件进行数据迁移）

HBU Enterprise Edition for windows Image Option 磁盘映像选件（对磁盘 阵列的驱动）

HBU Enterprise Edition for Windows NT/2000/2003 windows 客户端服务 器备份代理（客户端备份许可）

HBU Enterprise Edition Agent for Open Files on windows 对打开文件备份 代理（客户端各种类型文件的备份许可，在线备份许可）

HBU Enterprise Edition Agent for Sybase on windows Sybase 数据库备 份代理（Sybase 数据库备份许可）

HBU Enterprise Edition Agent for Microsoft SQL SQL Server 备份代理 （SQL Server 备份许可）

51HBU Enterprise Edition Agent for MySQL MySQL 备份代理（MySQL 备份 许可）

HBU Enterprise Edition for Process 高速进程模块选件
